EEGLAB電極系

EEGLABは、鼻が+X方向、頭頂部が+Z方向を向き、原点が左前耳点（LPA）と右前耳点（RPA）の間に位置する座標系を使用しています。BIDSとの互換性のため、EEGLABの座標系はCTF MEG座標系と同等であり、LPAとRPAの基準点を基準としています。

異なる座標系における原点と軸の定義方法の詳細については、このFAQを参照してください。

デフォルトでは、チャンネル位置ファイルをインポートする際、EEGLABはテンプレート位置とのマッチングを試みます。非標準の座標系からチャンネル位置をインポートした場合は、チャンネルエディタの Rotate Axis ボタン（編集 → チャネルの場所）を使用して調整してください。get_chanlocs プラグインは電極のデジタル化に、MRIの共登録にも使用できます。

EEGLAB テンプレート

EEGLABは、2D表現にBESA電極モンタージュを使用し、ソースローカリゼーションにはMNI BEMモデルを使用します。いずれもヒトの頭部形状に適合した球体に基づいています。球は、鼻根点（nasion）、LPA、RPAの基準座標を用いて頭部の中心に配置されます。

10-20チャンネルモンタージュの球面座標系と参照フレーム。BESAのオンラインチャンネル位置からBEM座標への変換。

2Dバイパス

2Dスカルプマップは、球面をCzが真上に来るように上方にシフトし前方に傾けた投影です（Chatrian et al., 1988）。

2Dから3Dへの変換

ソースローカリゼーションのために、EEGLABの Look up locs 機能を使用してチャンネル位置を球面座標からBEM座標に変換できます。

関連するレイアウトにおいて、ヘッドの中心と半径はチャンネル編集ウィンドウの Head Center オプションで調整でき、球面座標からBEM座標への変換に使用されます。

デフォルトでは、ヘッドの外側にある電極は2Dプロットに表示されません。EEGLAB 2023.0以降では、これらの電極も2Dプロットに表示されるようになりました。ヘッドの表示範囲は以下のように調整できます。

EEG.saved = 'no';
EEG.chaninfo.topoplot = { 'headrad' 0.68 };
[ALLEEG, EEG, CURRENTSET] = eeg_store(ALLEEG, EEG); % save data in ALLEEG

topoplot.mの任意のオプションを追加できます（例：’electrodes’, ‘on’ で全電極をプロットに表示）。デフォルトのヘッド半径は0.68です。

EEGLABについて

EEGLABはさまざまな商用電極モンタージュをサポートしています。EGIは10-20システムのバリエーションを使用しています。FieldTripツールボックスの電極ファイルも参照してください。

独自のモンタージュの作成と最適化

独自のモンタージュを作成したい場合もあります。例えば、特定の位置にいくつかの電極を追加し、キャップメーカーにその変更を依頼できます。電極をできるだけ低い位置に追加するなど、ヘッドカバレッジの最大化を目指すことが重要です（このプロジェクトを参照）。頭頂部の高密度カバレッジよりも、最大ヘッドカバレッジを推奨します。体積伝導により、下部の電極は多くの深部情報をキャプチャでき、ソースローカリゼーションに有用です。

その他の2次元レイアウト

EEGLABでは他の2D表現も使用できます。

EEGLABは、eeglab_data.set のモンタージュを eeglab_montage11_layout.loc に変換できます。メニューの編集 > チャンネルの場所から Look up locs ボタンを使用してください。EEGLABはFieldTripのレイアウトファイルもインポートでき、2D電極位置に対応しています。

基準点（Fiducials）

左前耳点（LPA）と右前耳点（RPA）は、耳の解剖学的ランドマーク（前耳介点）です。表面の解剖学的位置は個人間で異なる場合があります（(参考)）。

EEGLABでは、’LPA’ と ‘RPA’ が標準の基準点ラベルとして使用されます。詳しくはこちらを参照してください。

EEGおよびMEGデータの解剖学的ランドマーク座標系は、_coordsystem.json ファイル（AnatomicalLandmarkCoordinateSystemDescriptionフィールド）に記述されます（BIDS仕様参照）。これはMEGデータセットのCTF座標系と同じです。

• 単位はミリメートルです
• ‘LPA’ と ‘RPA’ は左右の前耳介点を示します
• X軸は鼻根点（nasion）の方向を指します
• Y軸はLPAの方向で、X軸に直交します
• Z軸はXY平面に直交します

以下の図は、頭部モデル上の基準点の位置を示しています。

基準点（fiducials）は、EEG電極モンタージュをMRIの頭部モデルに共登録するために重要です。基準点の位置によって、電極モンタージュが頭部に正しく位置合わせされるかが決まります。前耳介点の具体的な定義は、結果に大きな影響を与えません。

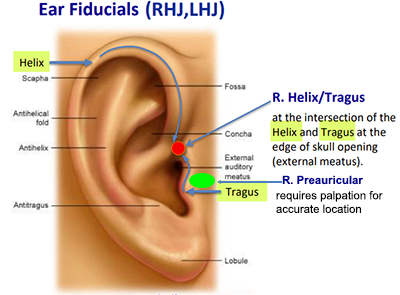

ヘリックス・トラガス・ジャンクションを使って

ヘリックス・トラガス・ジャンクション（耳珠と耳輪の交点）は、解剖学的に再現性の高いランドマークであり、MRIの解剖学的ヘッドモデルと3D EEG電極位置の共登録に使用されます。電極位置のデジタル化には、get_chanlocs プラグイン（ソースローカリゼーション用3Dヘッドモデル対応のEEGLABプラグイン）を使用できます。
